Wylotowy spiralny parownik EN 10204 Łokieć rury ze stali węglowej

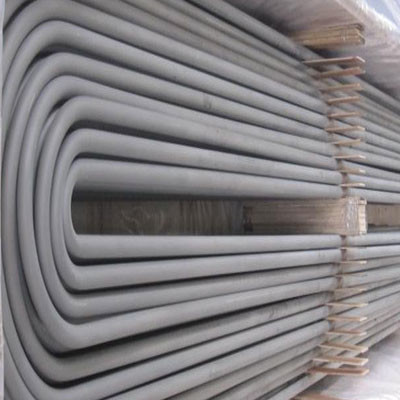

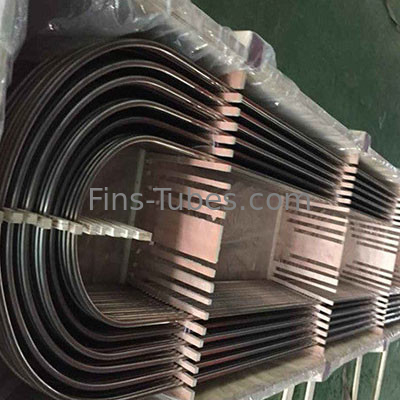

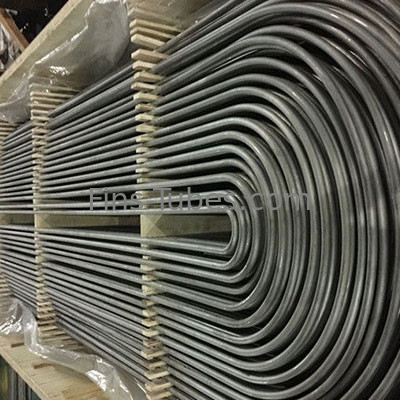

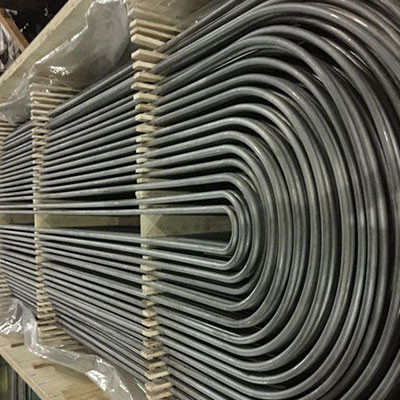

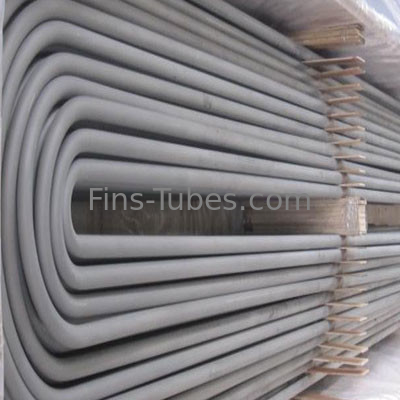

U Zgięta spawana spiralna rurka parowa, SA210 Gr. C SMLS Rurka ze stali węglowej
Szczegóły:
Wyroby o wysokiej odporności na częstotliwości z spawanymi cewkami spiralnymi ze stali są szeroko stosowane w odzyskiwaniu ciepła odpadowego z gazów spalinowych kotła.
|
Pojemność produkcyjna spawania HF
|
Ogólne specyfikacje rury z płetwami spawalniczymi HF
|
|
Instalacja spawalnicza: 4 maszyny do wyciągania płetw;
Codzienna zdolność produkcyjna do 40 ton;
Typ płetwy HFW: twarda, płaska i ząbkowa.
|
Przewlekła przedawkowanie rurki: 19 mm min.
Długość rury: maksymalnie 18 metrów.
Wysokość płetwy: maks. 32 mm.
Gęstość płetwy: 0,8 mm min
Odległość płetwy: min. 4 mm dla płetw stałych i 3,3 mm dla płetw ząbkowych.
|
Proces wytwarzania: paska płetwy jest spawana w sposób ciągły i spiralnie zwinięta na wypolerowaną gołą rurę.I rurka i płetwy są połączone ze sobą za pomocą wysokiej częstotliwości techniki spawania oporu.

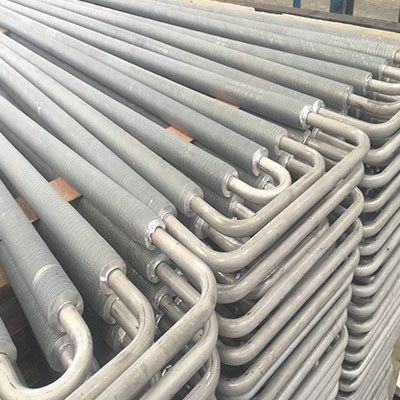

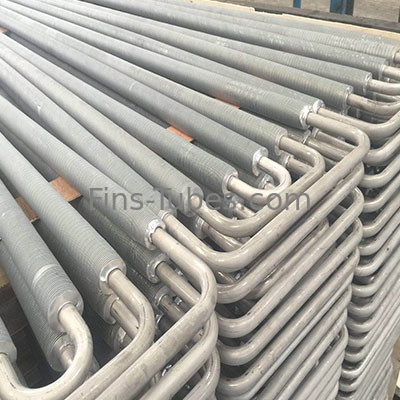

Produkujemy zarówno solidne, proste, jak i zębiste, spiralne, spawane, stalowe rury z płetwami, a także wszystkie spiralne rury spawalnicze, które mogą być zgięte w środku lub na końcu rury płetwy, nazywamy je rurami Hairpin.
Kryteria przyjęcia:
Międzynarodowa norma wymiarów, tolerancji i badań wysokiej częstotliwości oprawianych płetw spawanych lub warunków dostawy (TDC) klientów.
Kontrola wizualna:
Niezasowane części płetwy, uszkodzenia płetwy po wykończeniu, zanieczyszczenie miedzią, łzy, opakowanie itp...
Kontrola wymiarów:
Wysokość płetwy, rozstawienie płetw, nachylenie płetwy, faliste pokrycie płetwy, długość części z płetwami i bez płetw itp.
Sprawdzenie gięcia:
Owalność, grubość i zmniejszenie powierzchni.
Powłoka powierzchniowa:
zewnętrzny rozpuszczalnik fosforanu cynku z tlenku czerwonego i wewnętrzny lotny inhibitor korozji (VCI) w postaci tabletek rozpuszczalnych w wodzie.
Końcówka rurkowa:
Zmiany w poziomie 30° do 35°
Wielkość korzenia
0.5mm~1.5mm
Warunek dostawy
Końce rur są obcięte kwadratowo, wolne od grzybów, suszone wewnętrznie i czyszczone powietrzem, zewnętrznie pokryte lakierem na obu końcach spiralnie spawanych rur.
Dokumentacja:
Obejmuje ono certyfikaty QAP, WPS, PQR& WPQ, certyfikaty fabryki surowców, wyniki inspekcji i próbek oraz certyfikat gwarancji producenta.
Zastosowanie:
Wysokiej częstotliwości Opierające się Helical Fin Tubes są szeroko stosowane w grzejnikach, wymiennikach ciepła, kotłach, ekonomikach, przedgrzejnikach, chłodnikach, rurociągach cieplnych, grzejnikach itp.
Specyfikacje:
Dostępna jest szeroka gama materiałów płetw i rur, które mogą być łączone.
|
Pozycje
|
Materiały ogólne
|
Popularne materiały ASTM
|
|
Materiał rury rdzenia
|
Stal węglowa, stali stopowej, stali odpornej na ciepło,
Stal nierdzewna itp.
|
10#,20#,15CrMo,Cr5Mo,Cr9Mo,1Cr18Ni9Ti,0Cr18Ni9,00Cr17Ni14Mo2,SA106B,SA106C,SA192,SA179,
SA178, SA214, SA210-A1, SA210-C,TP304/304L/304H, TP409/410,TP316/316L,TP321/321L,TP347H,T11,T22,T91, itp.
|
|
Materiał płetw
|
Stal węglowa, stali stopowej, stali odpornej na ciepło,
Stal nierdzewna itp.
|
Q235-BF,08F,08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS,A1008-B,SPHC, SPCC, TP304/304L,TP316/316L,TP321/321L, itp.
|
Strona danych wymiarów, którą możemy dostarczyć.
|
Wyroby z płetwy ze stali spiralnej
|
Płetwy stałe ((mm)
|
Płetwy żółte
|
|
Min.
|
Maksymalnie
|
Min.
|
Maksymalnie
|
|
OD rurki ((mm)
|
19
|
219
|
19
|
219
|
|
Wysokość płetwy ((mm)
|
8
|
26
|
8
|
32
|
|
Gęstość płetwy ((mm)
|
0.8
|
2.8
|
1
|
1.6
|
|
Gęstość płetw ((mm)
|
4 ((250 FPM)
|
20
|
3.3 ((303FPM)
|
20
|
|
Długość rury ((mm)
|
N/A
|
18000
|
N/A
|
18000
|
|
Dodatkowy zakres dostaw:
(1) Proces przeciągania rury do połączenia dwóch rur.
(2) Dostępne są pierścienie rozdzielające (materiał: stal).
(3) Jedna strona to płetwy płaskie, a druga zębiste, 2 rodzaje płetw na tej samej rurze.
|
Zalety konkurencyjne:
-
Posiadamy ponad 10 000 metrów kwadratowych warsztatu, w tym 4 ERW wysokiej częstotliwości spawania linii wykończeniowych, dzienna zdolność produkcyjna około 40 ton;
-
Nasz plan zapewnienia jakości dla spiralnych rur stalowych o wysokiej częstotliwości. (2.1) Kontrola surowców zarówno dla rur prostych, jak i płetw. (2.2) Kontrola procesu z raportami, jak WPS, PQR&WPQ;Badanie sprawności osadzenia spawania przed produkcją, Badanie nieniszczące i badanie rozciągania itp. (2.3) Kontrola końcowa inspekcji z sprawozdaniami (kontrola wizualna i wymiarowa itp.).
-
Rurka z spawaną płetwą o wysokiej odporności częstotliwości jest całkowicie rozszerzona o maksymalną powierzchnię, aby osiągnąć wydajność.Współczynnik przenoszenia ciepła w wysoko częstotliwości spawania rury jest około 8 ~ 9 razy wyższy niż inne rury proste.
-
W przypadku złowionych rur spiralnych jest to pojedyncza jednostka zintegrowana, eliminująca odporność na kontakt cieplny i straty.Wytrzymałość do 475 stopni jest najczęstszym wyborem..
