Ciągłe metalowe szpilki do włosów w kształcie kształtu U 1500 mm spawane rury płetwy
ASTM A106 SMLS stal węglowa, ciągłe spawanie szpilkami włosowymi
Szybki szczegół:
ASTM A106B/ASME SA106B (dostępna stopa stali: stopa A / B / C).
Wymagania w zakresie bezpieczeństwa
Wymagania w zakresie bezpieczeństwa
ASTM A213 T11 /T22
Rodzaj rur:bezszwowe (wciągnięte na zimno)
końce rur: końce proste lub końce wygięte
Opis:

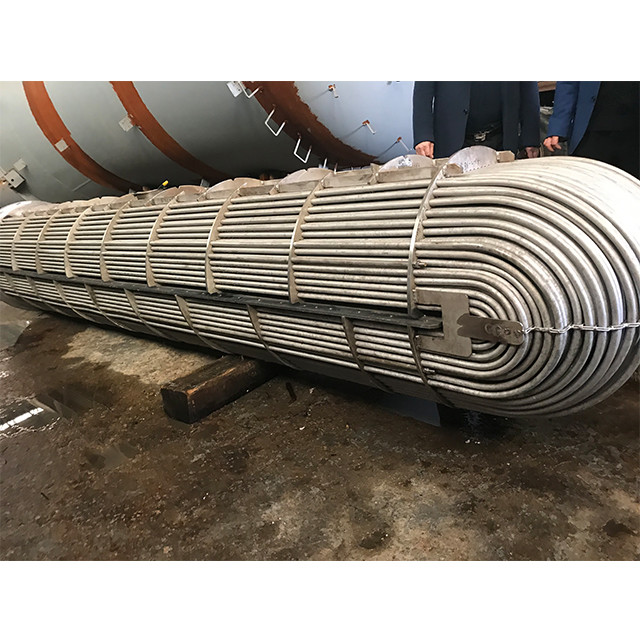

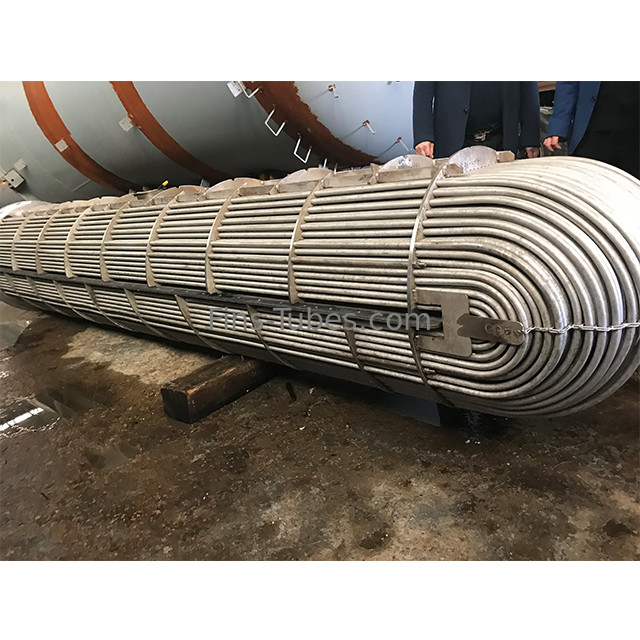

Ciągłe spawanie na szpilkach stalowych w rodzaju rur U. Rury te są szeroko stosowane w kotłach i ekonomizerach.
Wartość i skład chemiczny:
|
Klasa
|
C≤
|
Mn
|
P≤
|
S≤
|
Si ≥
|
Cr≤
|
Cu≤
|
Mo≤
|
Ni≤
|
V≤
|
|
A
|
0.25
|
0.27-0.93
|
0.035
|
0.035
|
0.10
|
0.40
|
0.40
|
0.15
|
0.40
|
0.08
|
|
B
|
0.30
|
0.29-1.06
|
0.035
|
0.035
|
0.10
|
0.40
|
0.40
|
0.15
|
0.40
|
0.08
|
|
C
|
0.35
|
0.29-1.06
|
0.035
|
0.035
|
0.10
|
0.40
|
0.40
|
0.15
|
0.40
|
0.08
|
Badanie fabryczne i inne określenia:
1Badanie elektryczne hydrostatyczne lub nieniszczące
2. Oczyszczanie cieplne: zgodnie ze standardem
3Warunki powierzchni: Zgodnie ze standardem.
4Rozmiar ziarna: Zgodnie ze standardem
5. pobieranie próbek: spłaszczanie, rozpalanie, wielkość ziarna, oznakowanie
6Zapewniamy końcówkę, plastikową czapkę, lakier, olejowany lub pomalowany na czarno w celu zapobiegania rdzeniu i inne opakowania
usługi.
Wymogi techniczne:
Standardowa specyfikacja rur prostych do gięcia:
ASTM A106; ASTM A179; ASTM A192; ASTM A210 itp.
Oznakowanie:
Przed zgięciem przez maszynę oznakowania w całej długości rurki
(Wykręcona sekcja po obróbce cieplnej bez oznakowania)
Wyroby do gięcia w dół:
- TEMA RCB 2.31 Standardy Stowarzyszenia Producentów Wymienników Rurowych (9. edycja).
-ASTM A688/ASME SA688 Standardowa specyfikacja dla spawanych rur odpornych na korozję austenityczną
Stal przeznaczona do kotłów z wodą paszową.
-ASTM B163/ASME SA163 Standardowe wymagania techniczne dla rur z niklu i stopów niklu
Kondensatory i wymienniki ciepła.
Promień gięcia:
Od 1,5*OD (średnica zewnętrzna) do 1500 mm
Przy zamawianiu rur o promieniu mniejszym lub równym 1,5 *OD konieczne jest uzgodnienie precyzji geometrii.
Maksymalna długość rur prostych:
(przed zgięciem): 35000 mm.
Długość nogi:
Min 1 Meter, maks. 16500 mm (dla maks R=1500 mm)
Obróbka cieplna:
Zmniejszenie napięcia po zgięciu w dół (obszar zgięcia plus 300 mm dla każdej nogi).
Badanie hydrostatyczne po zgięciu U:
Maksymalne ciśnienie badawcze 600 barów, namoczenie 10 sekund.
Średnie:Woda odmaterializowana.Oczyszczanie sprężonego powietrza po badaniu hydrologicznym.
Opakowanie: W silnych, nadających się do transportu, wstępnie spumikowanych drewnianych pudełkach o odpowiednich wymiarach
Każda rurka Długość, promieniec, średnica, Zgodnie z wymaganiami PO oraz owinięte w polietylen
filmy z miękkimi plastikowymi pokrywkami na obu końcach rurki.
Wartość i skład chemiczny (%):
|
STANDARD
|
Klasa
|
Złożenie chemiczne
|
|
C
|
Tak.
|
Mn
|
P
|
S
|
Kr
|
Mo.
|
Cu
|
Ni
|
V
|
|
ASTM A179
|
A179
|
≤ 0,06-0.18
|
/
|
0.27-0.63
|
≤ 0.035
|
≤ 0.035
|
|
|
|
|
|
|
ASME SA106
|
SA106B
|
0.170.25
|
≥ 0.1
|
0.701.00
|
≤ 0.030
|
≤ 0.030
|
≤ 0.035
|
|
|
|
|
|
ASTM A106
|
A
|
≤ 0.25
|
≤ 0.10
|
0.270.93
|
≤ 0.035
|
≤ 0.035
|
≤ 0.40
|
≤ 0.15
|
≤ 0.40
|
≤ 0.40
|
≤ 0.08
|
|
B
|
≤ 0.30
|
≤ 0.10
|
0.291.06
|
≤ 0.035
|
≤ 0.035
|
≤ 0.40
|
≤ 0.15
|
≤ 0.40
|
≤ 0.40
|
≤ 0.08
|
|
C
|
≤ 0.35
|
≤ 0.10
|
0.291.06
|
≤ 0.035
|
≤ 0.035
|
≤ 0.40
|
≤ 0.15
|
≤ 0.40
|
≤ 0.40
|
≤ 0.08
|
|
ASTM A53
|
A
|
0.25
|
/
|
0.95
|
0.05
|
0.045
|
0.40
|
0.15
|
0.40
|
0.40
|
0.08
|
|
B
|
0.3
|
/
|
1.2
|
0.05
|
0.045
|
0.40
|
0.15
|
0.40
|
0.40
|
0.08
|
