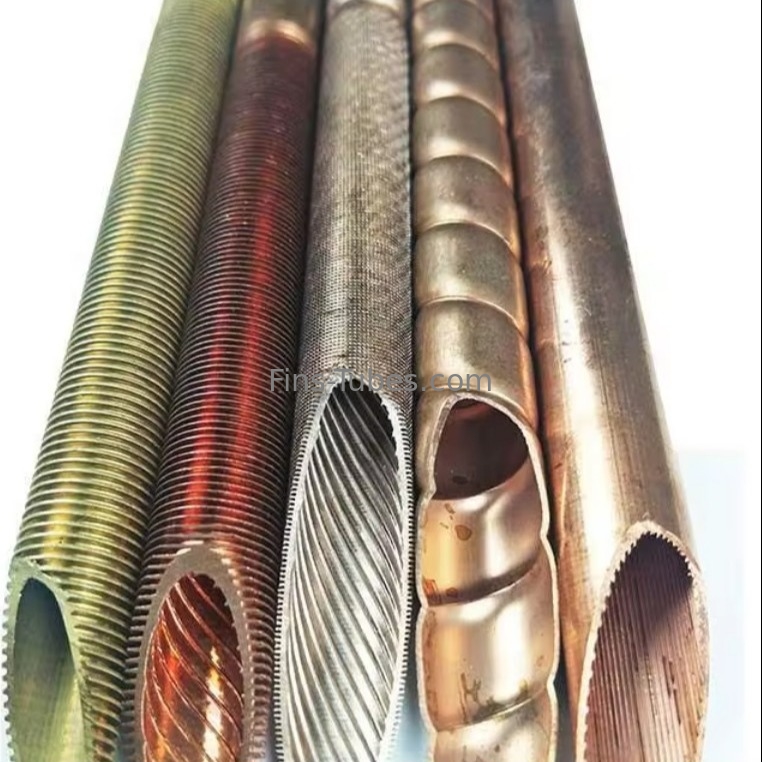

Niestandardowa wyrzucona rurka z miedzią / stalą

L/LL/KL Rurka z płetwamiOpis produktu

^{-L Rurka z płetwami- Nie, nie, nie.}

^{Płetwy o stopniach Wrap-On (W/O) Fin lub LL są charakteryzowane jako płetwy L i są szeroko stosowane na całym świecie.Zazwyczaj płetwy te są wykonane z aluminiowej lub miedzianej taśmyTen typ płetwy nie jest odpowiedni dla materiałów z płetwy ze stali węglowej lub ze stali nierdzewnej, ponieważ materiał jest zbyt twardy do tworzenia charakterystycznej stopy L.Stopę płetwy tworzy się poprzez ciągnięcie taśmy przez dwustopniowy zestaw preformerówW pierwszym etapie płetwka jest podkręcana do 45 stopni, a w drugim - do 90 stopni.każda kombinacja grubości paska FPI (przełożenia) i paska płetwy wymaga określonej szerokości paska.}

^{- LL Rura z płetwami ((Płetwy z nadłożonymi stopami)}

^{Płetwy z nakładem stóp (OLFF) charakteryzują się podwójnym płetwem LL i są szeroko stosowane na całym świecie jako alternatywa dla płetwy ekstrudowanej.Ta płetwka jest uważana za typ płetwy nadającej się do interferencji i jest stosowana w zastosowaniach korozyjnych, w których wymagana jest ochrona rury bazowejPodwójne pokrycie LL rury bazowej oznacza pokrycie rury bazowej podwójną grubością paska.Ten typ płetwy nie nadaje się do materiałów z płetwy ze stali węglowej lub ze stali nierdzewnej, ponieważ materiał jest zbyt twardy do tworzenia charakterystycznej stopy LL. Stopę płetwy tworzy się poprzez przeciąganie taśmy przez dwustopniowy zestaw rolków preform.Można wykorzystać możliwość umieszczenia pięty jednej płetwy na palcu sąsiedniej płetwy. Preformery preformują stopę, aby płetwy mogły pasować do siebie na powierzchni rurki,do ciągłego kontaktu z rurą bazową i tworzy uszczelnienie chroniące rurę bazową przed korozją atmosferyczną.}

^{- KL Fined Tube (((Rury z aluminium)}

^{Płetwy z pękniętymi nogami charakteryzują się zwiększoną powierzchnią rur i płetw ze względu na zwiniętą powierzchnię na stopę płetwy i rurze. The fin is consider an interference fit type fin and because of the knurls some heat transfer specialist give the fin added performance ratings due to a mechanical type bond of the fin material to the tube wall surfaceZazwyczaj płetwy są wykonane z aluminiowej lub miedzianej taśmy.Ten typ płetwy nie jest odpowiedni dla materiałów z płetwy ze stali węglowej lub ze stali nierdzewnej, ponieważ materiał jest zbyt twardy do tworzenia charakterystycznej stopy L lub LL. Głębokość szczelinowania w ścianie rury zależy od twardości wybranego materiału rury.}

L/LL/KL Rurka z płetwami(Rury aluminiowe) Proces produkcji

^{ZastosowaneRura płetwyjest wykonany z taśmy owiniętej pod napięciem wokół podstawy rury.}

L/LL/KL Rurka z płetwami(Rury aluminiowe z płetwami)Zalety

^{Rura rdzenia jest szeroko chroniona przed korozją przez stopę płetwy, możliwe jest płetwienie rury o bardzo cienkiej ścianie.}

L/LL/KL Rurka z płetwami PWłasności

^{Odporność na korozję atmosferyczną: OK}

^{Odporność mechaniczna: Słaba}

^{Kontakt z płetwem: dopasowanie do zakłóceń}

^{Związek płetwy z rurą: umiarkowany}

^{Efektywność transferu ciepła: umiarkowana}

L/LL/KL Rurka z płetwami Wnioski

^{- przemysł ropopochodny, chemiczny i petrochemiczny}

^{-przetwarzanie gazu ziemnego}

^{-przemysł hutniczy: wysokich pieców i systemów konwerterów}

^{-produkcja energii: kondensacja spalin turbin parowych}

^{- kondensacja kontaktowa z chłodzeniem krążącego kondensatu}

^{- elektrownie kopalne i jądrowe}

^{- klimatyzacja (freon, amoniak, propan)}

^{-spalanie odpadów domowych}

^{- chłodniki kompresorowe itp.}

Rodzaj płetwy: L/LL/KL

Materiał rury: stal węglowa, stal nierdzewna, miedź, aluminium

Materiał płetwy: miedź, aluminium

Długość rury płetwy: bez ograniczeń

Temperatura pracy: 230°C.

Cechy: Przyjmowanie procesu wiązania, wydajność produkcji jest wysoka, odległość lamel jest jednolita, transfer ciepła jest dobry, współczynnik wykończenia jest wysoki,Rurka bazowa może być chroniona przed erozją powietrza.

^L/LL/KL:

^{Rurka z płetwami jest rurą o małych płetwach wokół powierzchni zewnętrznej.Rury z płetwami są stosowane w zastosowaniach, w których ciepło jest przenoszone z gorącego płynu do chłodniejszego płynu przez ścianę rurySzybkość przepływu ciepła zależy od trzech czynników:}

^{Różnica temperatury między tymi dwoma płynami.}

^{Współczynnik przenoszenia ciepła między każdym płynem a ścianą.}

^{Powierzchnia ekspozycji na ciecz.}

^{Typ Lrury z płetwami:}

^{Przyjmując proces uzwojenia, wydajność produkcji jest wysoka, równomierna odległość lamel, dobry transfer ciepła, wysoki współczynnik wykończenia, rurka bazowa może być chroniona przed erozją powietrza.Aluminiowe płetwo lub miedziane płetwo jest złożone w kształt litery L i ciągle spirali na zewnętrznej powierzchni rury bazowej pod działaniem napięcia.}

^{Maksymalna temperatura robocza - 150 ° C (302 ° F), akceptowalna dla odporności na korozję atmosferyczną, słaba odporność mechaniczna.}

^{Rurka z płetwami typu LL:}

^{Pod podstawą w kształcie litery L korzeń płetwy całkowicie pokrywa zewnętrzną powierzchnię rury bazowej; w pewnym stopniu ten typ płetwy gwarantuje lepszą odporność na korozję.Maksymalna temperatura robocza - 180°C (356°F), akceptowalny dla odporności na korozję atmosferyczną, słaba odporność mechaniczna.}

^{Rurka z płetwami typu KL:}

^{Przed ciągłym zwinięciem płetw na powierzchni rury stalowej, zewnętrzna powierzchnia rury bazowej musi zostać poddana procesowi grzybania; po zwinięciu płetw,korzenie płetwy przymocowane do rur stalowych będzie również wrurled do wzmocnienia rur stalowych i kombinacja płetwZ tego powodu ten typ płetwy zapewnia lepsze właściwości przenoszenia ciepła pod płetwami L i LL. Maksymalna temperatura robocza - 260°C (500°F), dopuszczalna dla odporności na korozję atmosferyczną,niska odporność mechanicznaPowszechnie stosowane materiały do odgrzewaczy to aluminium i miedź.}

Wykorzystanie rur płetwistej L/LL/KL

^{Głównie stosowane w chłodniach powietrza w przemyśle petrochemicznym, energetycznym, papierniczym, tytoniowym, ogrzewaniu budynków i innych,podgrzewacze powietrza i podgrzewacze powietrza w systemach suszenia natryskowego, takich jak białko roślinne i skrobię w przemyśle spożywczym- systemy wysokich pieców i przetworników, wytwarzanie energii: spalin kondensatowych wypuszczanych z turbin parowych, kondensacja chłodzenia cyklu kontaktu kondensatu, elektrownie kopalne i jądrowe,klimatyzatory (freon), amoniaku, propanu), sprzętu spalania odpadów, sprężarek chłodniczych itp.}

^{Wykonaliśmy rurę z płetwami zgodnie z indywidualnymi wymaganiami klienta, aby uzyskać więcej szczegółów na temat rurki z płetwami L / LL / KL, prosimy o zapytanie!}
